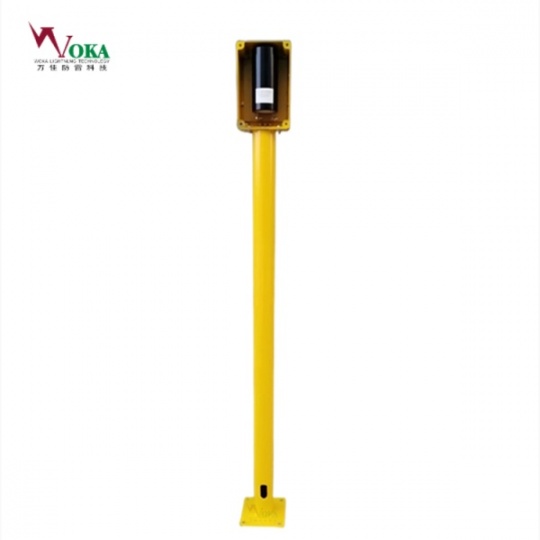

管道杂散电流排流装置 固态去耦合器 防雷接地引出装置

管道杂散电流排流装置 固态去耦合器 防雷接地引出装置

 管道杂散电流排流装置 固态去耦合器 防雷接地引出装置

长输管线、铁轨、埋地金属构筑物以及电子设备等，由于平行于高压输电线路、变电站、电气化铁路、雷电流干扰区及极保护阳极地等，所以容易受到电磁场干扰，造成埋地金属构筑物产生交、直流杂散电流和感应雷电流，从而对构筑物和电子设备形成电化学腐蚀和浪涌袭击等，对设施设备造成损坏和腐蚀，甚至生命危险和环境等安全事故。

目前的接地装置一般采用直接与构筑物连接，其作用是将所有流经构筑物的任何电流均泄放到土壤中；其结果导致不该泄放的信号电流、保护电流以及传输有用电流等一同流失。以往采取了种种办法，如单独加SPD、添置等电位隔离设备，做接地电池等，但这些装置虽能解决部分或单一的杂散电流和雷电流的问题，但仍然会对设备设施造成影响。

固态去耦合器可有效减缓交流杂散电流干扰，在极保护的电位范围内，不会流失极保护电流或者引入杂散电流。固态去耦合器排流方式对接地材料的要求较低，只要接地电阻相关要求，可以有效的排流。 固态去耦合器排流系统安装方法：

在电气化铁路两侧的管道上，将 4 条管道电缆跨接后，每侧各设置一组固态去耦合器排流系统，该系统由1个改进型固态去耦排流器与接地地组成，邦信固态去耦排流器有分路的两条输出线，一端连接到管道，另一端连接到接地地的汇流电缆上，系统接入后不但有效排出管道上杂散电流还能阻止部分大地中的电流干扰源通过排流系统流入管道。 接地地由1组双锌棒接地极连接组成，各阳极之间导线连接，埋深在冻土层以下，接地极间距为 1.0~1.5米。排流后的管道电压符合相关标准，管道补口采用原材料。
