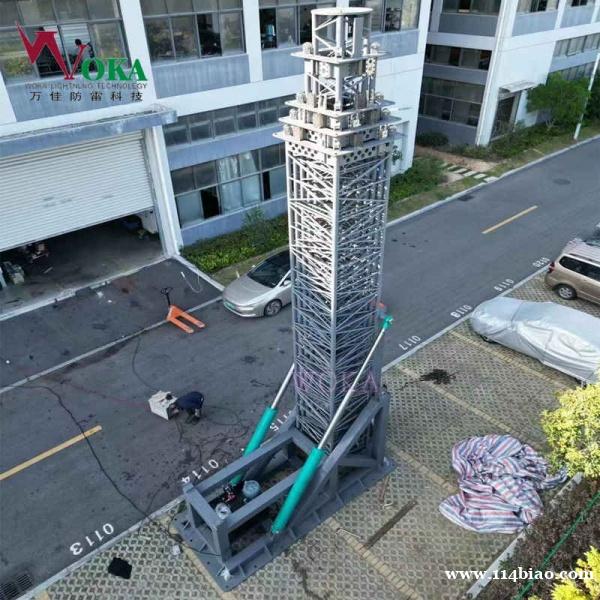

  桁架式电动升降塔系统由液压升降塔、倒竖机构、锁定机构、基座、液压系统、控制部分、附件及备件等组成。

  桁架式电动升降塔采用油缸传动作为动力源，升降运动平稳、任意位置采用液压锁定，液压锁定功能由液压系统提供。

  桁架式电动升降塔功能是可以缩短系统的准备时间，快速架设天线，并能满足系统的机动性能要求。具有以下功能：
a)自动升降；
b)任意工作状态停止；
c)在任意位置上可液压锁定工作。

锁定机构
锁定机构为手动或电动锁定机构。
1) 手动锁定时间：锁定（或解锁）时间 1 min。
2) 电动锁定时间：锁定（或解锁）时间 0.5 min
机械接口要求：
升降塔的顶部安装接口和底部安装接口都可以根据使用要求的不同而不同，
标配情况如下：
顶部接口：采用法兰盘接口，上部设备可螺接在法兰上。
底部接口：采用两根液压油缸驱动升降杆作 90°的倒竖工作，升降塔中部有
转动用轴销和倒竖油缸连接支耳。升降塔倒下运输时，在最外杆体的上部可和车
托架相连固定。升降塔竖起后，在天线基座底部由手动推动固定机构使杆体和天
线基座可靠刚性联接。到位要有定位面保证升降塔和车体的相对位置精度。
