多节伺服电缸升降装置 10米高速往复伸缩装置 铝合金升降杆

多节伺服电缸升降装置 10米高速往复伸缩装置 铝合金升降杆

一、升降杆的选用方法及特点

升高、闭合高度、装载形式、***方式、承载重量等技术参数是用户选择升降杆的基本要求,升降杆上的设计和改型就是根据顾客的不同需求而进行的。升降杆采用高强度铝合金型材，表面进行阳极硬化处理，较高的硬度、膜厚度、耐磨性和抗腐蚀性。

二、安装方式

1、固定方式：将升降杆安装于设备顶部或者周边，垂直地将灯具设备、 天线设备等举升空实现客户预定功能的升降设备。

2、移动方式：通过底部加固三角架来实现，移动式升降，作业时通过打开三角架底盘，手动或自动升降杆，实成作业。

3、车用方式：升降杆是通过在车顶开孔固定，或者安装在车周边，并通过拖盘及支撑架联合固定。

三、升降杆的架设

1、架设前主要事项

(1)升降杆须安装在平坦、坚实的基础上, 安装承重后不下沉,不倾斜，如果升降杆倾斜，就会影响升降杆上升和下降的效果；如果升降杆***倾斜或长时间倾斜，还会造成升降杆损坏 -。

(2)升降杆的承重不允许超过额定重量,以免升降杆倾斜、弯曲。

(3)升降杆升起之前须用抱箍(或拉线)将杆体固定在垂直位置，升降杆与地面保持垂直。

(4)对高于10m的升降杆或10m以下(含10m)承载超过5kg的升降杆须带拉线安装。

(5)风速超过14m/s时,架设或升降须有拉线。

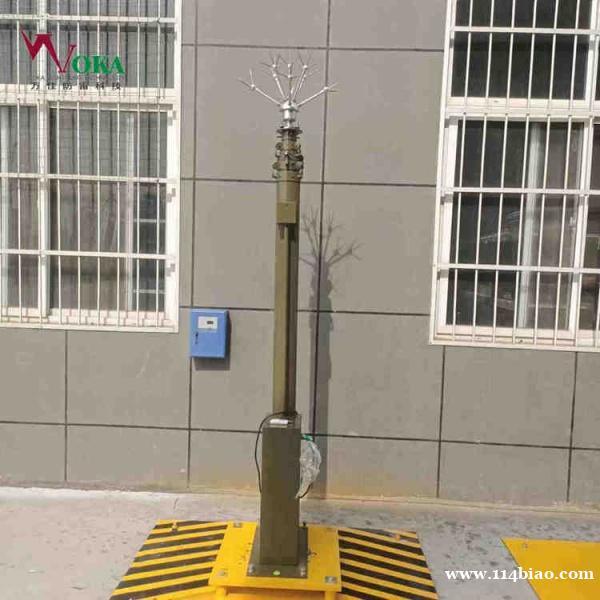

升降避雷针方管丝杠传动电动升降杆主要由220v交流电机、减速齿轮副、螺纹丝杠传动副、铝合金方管形杆体及电机齿轮副壳体、升降控制开关、电动/手动转换开关、限位开关、保险和手摇柄、钢丝拉绳等组成。结构如图所示(以7m电动升降杆为例)：

多节伺服电缸升降装置原理：

多节伺服电缸升降装置的原理其实并不复杂，伺服电动缸是一种由电驱动旋转的螺杆，螺母转化为直线运动，实现往返运动，从而完成各种设备的推拉、关闭、起降控制。电机的主要部件有：电机、螺母、防转装置、伺服电机、交流电机。丝杠分为滚珠丝杠、型丝杠，电动缸电机防护等级为ip66，并可配低温电机，能满足各种复杂环境的使用，其主要特点是精度高、速度、推力均可实现---控制，精度差可控制在0.01mm以内。

详询 郑州万佳防雷有限公司 薛红
