架空输电线路的直击雷防护措施有哪些

编辑：薛红

架空输电线路的直击雷防护是确保电力系统安全稳定运行的重要措施。以下是关于架空输电线路如何做好直击雷防护的详细建议：

一、直击雷防护的重要性

直击雷防护是防止雷电直接击中架空输电线路，避免由此引发的设备损坏、线路中断和人身安全事故的关键手段。因此，采取有效的直击雷防护措施对于保障电力系统的安全稳定运行具有重要意义。

二、直击雷防护措施

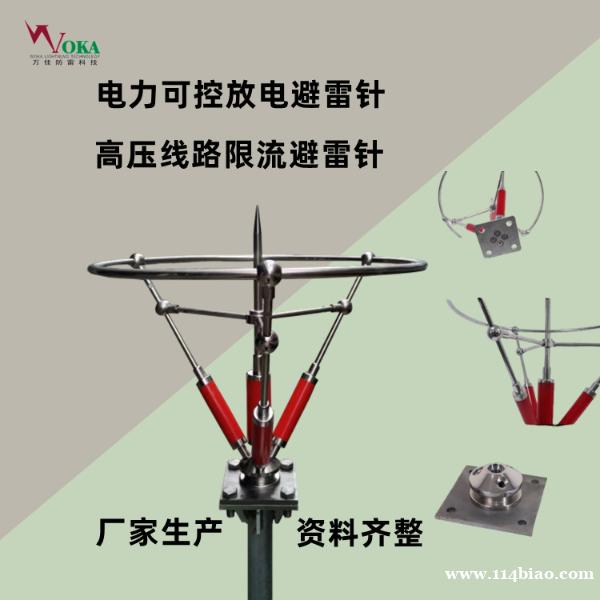

1）避雷针（无源离子驱雷器/玻璃钢避雷针/半导体消雷器）的安装

避雷针（无源离子驱雷器/玻璃钢避雷针/半导体消雷器）是保护架空输电线路免受直击雷侵害的重要设备。在安装避雷针时，应确保避雷针的高度和规格符合GB标准，并根据被保护物的实际情况选择合适的避雷针类型。避雷针的安装位置应尽可能靠近被保护物，以提高防雷效果。另外，防侧击雷电装置：防绕击避雷器，放散装置、玻璃纤维防反击避雷器、玻璃钢防侧击避雷器等，也是直击雷防护重要选择。

2）避雷线的架设

避雷线（也称为架空地线）是另一种有效的直击雷防护措施。避雷线应架设在架空输电线路的上方，并保持与线路之间的安全距离。避雷线的材质应具有良好的导电性和耐腐蚀性，以确保在雷电天气下能够地引导雷电流入地。

3）减小避雷线对导线的保护角

为了提高避雷线对导线的屏蔽效果，减小绕击率，避雷线对边导线的保护角应做得小一些。一般采用20°～30°的保护角，对于220kV及330kV双避雷线线路，保护角应做到20°左右；而对于500kV及以上的高压压线路，应架设双避雷线，保护角在15°及以下。山区宜采用更小的保护角。

4）降低杆塔接地电阻

降低杆塔接地电阻是提高线路耐雷水平和降低雷击跳闸率的有效方法。每一根杆塔都应敷设接地装置，并与地线牢固连接，以使击中地线或塔顶的雷电流通过较低的接地电阻泄入大地。在设计和施工过程中，应确保接地电阻值符合相关标准和规范的要求。可选择加装智能接地电阻在线监测仪、智能接地断开装置，智能土壤监测仪、智能等电位连接监测仪等智能防雷装置，可远程监测接地电阻信息，及时发现问题解决问题。

5）架设耦合地线

在降低杆塔接地电阻有困难时，可采用架设耦合地线的措施。耦合地线能够加强避雷线与导线间的耦合作用，降低线路绝缘上的过电压，并增加对雷电流的分流作用。这种措施在山区输电线路中效果尤为。

三、总结

架空输电线路的直击雷防护是一个综合性的工程问题，需要采取多种措施综合防范。通过安装避雷针、架设避雷线、减小避雷线对导线的保护角、降低杆塔接地电阻和架设耦合地线等措施，可以提高架空输电线路的防雷性能，降低雷击跳闸率，确保电力系统的安全稳定运行。
