 以下是水平接地体和垂直接地体的安装规范：

1.水平接地体安装规范：

材料要求：

材质应具有良好的导电性和耐fu蚀性。常见的材料有烧制接地模块、热镀锌扁钢、铜材等，热镀锌扁钢的截面应符合设计要求，一般不小于规定的尺寸（例如，在一些要求较高的场所，扁钢截面不应小于 40mm×4mm）。

位置与深度：

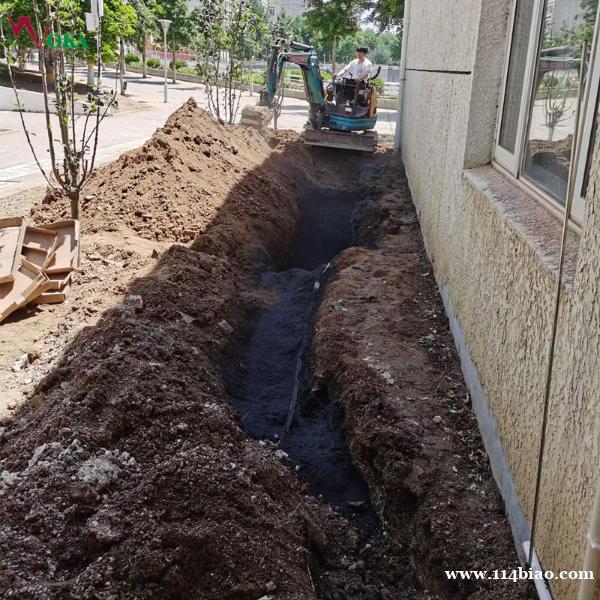

水平接地体通常埋设在地下一些深度处，一般要求埋深不小于 0.6 米至 0.8 米（具体深度需根据设计要求和实际土壤情况确定），且应尽量敷设在相对均匀的土壤层中，以保证接地效果的稳定性。如果土壤电阻率较高，可能需要增加埋深或采取其他降阻措施。

敷设方式：

水平接地体应水平敷设，保持平整，避免弯曲、扭曲等情况。在敷设过程中，要注意避开地下的其他管线、基础等障碍物。如果遇到障碍物无法避开时，应采取合理的绕行或跨越方式，并保证接地体的连续性和电气连接的可靠性。

水平接地体之间的连接应牢固可靠，通常采用焊接方式。焊接处的搭接长度应不小于扁钢宽度的 2 倍，且至少三边焊接。焊接质量应符合相关标准，焊缝应平整、饱满，无夹渣、气孔、未焊透等缺陷。焊接完成后，应对焊接部位进行防腐处理，如涂刷沥青漆或防锈漆等。

与其他接地体的连接：

水平接地体应与垂直接地体、建筑物的基础接地等可靠连接，形成完整的接地系统。连接点的位置和数量应符合设计要求，连接方式同样采用焊接或其他可靠的连接方式。

垂直接地体安装规范：

材料要求：

垂直接地体可采用角钢、钢管、圆钢等材料。角钢厚度不应小于 4mm，钢管壁厚不应小于 3.5mm，圆钢直径不应小于 18mm。材料的质量应符合相关标准，表面应进行热镀锌等防腐处理，以提高其耐腐蚀性。

间距要求：

垂直接地体的间距应根据设计要求和实际土壤情况确定，一般不宜小于垂直接地体长度的 2 倍，以减少相邻接地体之间的屏蔽影响。

入土深度：

垂直接地体的入土深度应符合设计要求，通常要求打入地下的深度不小于 2.5 米（在特shu地质条件下，如岩石地区等，应根据实际情况采取特shu的施工方法，确保接地体能够有效地与土壤接触）。

安装方式：

安装垂直接地体时，应先将接地体的一端加工成锥形，以便于打入地下。在打入过程中，要保持接地体的垂直，避免倾斜。如果遇到坚硬的土层难以打入时，可采用机械钻孔等方式预先形成孔洞，然后再将接地体放入孔洞中。

垂直接地体与水平接地体的连接应牢固可靠，焊接方式与水平接地体之间的焊接要求相同。
