35kv杆塔线状雷电放散装置 高压架空线路直击雷防护装置

35kv杆塔线状雷电放散装置 高压架空线路直击雷防护装置

保护范围
35kV 风电场架空线路：
由于 35kV 线路电压等级相对较低，其杆塔高度一般在15 - 20 米左右。相应的直击雷防护装置（如避雷针、避雷线）的保护范围相对较小。根据滚球法（一种计算避雷针、避雷线保护范围的方法），其保护半径通常在几十米范围内。
这种较小的保护范围意味着在布置防护装置时，需要更密集的间距或者采用多种防护装置组合来确保线路的全程防护。
110kV 风电场架空线路：
110kV 线路杆塔高度通常在20 - 30米，部分设计的可能更高。其直击雷防护装置的保护范围更大。
对于110kV线路，由于保护范围较大，在一些地形较为平坦开阔的区域，防护装置的间距可以相对较大，但在山区等复杂地形，仍需要考虑地形对保护范围的影响而合理调整布局。
装置类型及参数
35kV风电场架空线路：

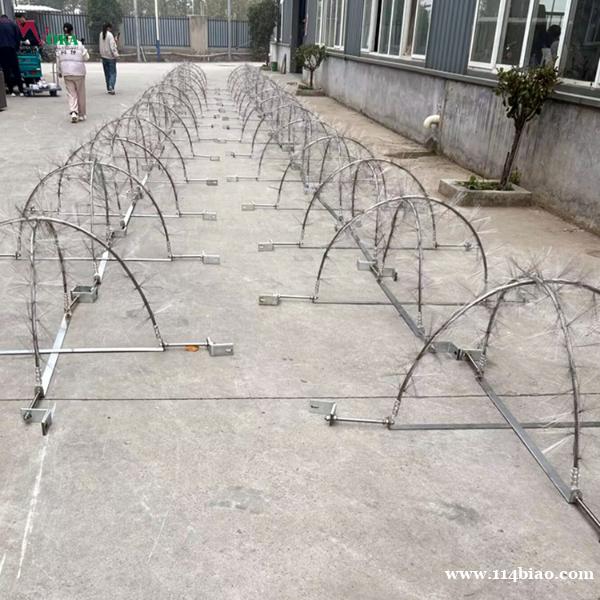

常用的直击雷防护装置包括避雷针和避雷线。避雷针常用导体多短针雷电放散装置、提前放电避雷针、消雷装置等，一般高度在3 - 5米左右。其接地电阻要求相对较宽松，一般不超过10欧姆即可。这是因为35kV系统绝缘水平相对较低，较小的雷电流通过防护装置导入大地时，产生的反击电压对系统的危害相对较小。
避雷线的截面面积可能在35-50平方毫米，主要是为了满足传导雷电流的要求，同时不会因为雷电流产生过大的热效应而损坏。
110kV 风电场架空线路：
110kV 线路除了使用避雷针和避雷线外，还可能会采用一些更高要求的防护装置，如氧化锌避雷器。避雷针常用半导体少长针消雷装置SLE、无源电晕场驱雷器、导体多短针雷电放散装置、提前放电避雷针。其接地电阻要求更严格，一般要求不超过 4 欧姆。因为 110kV 系统绝缘水平较高，为防止反击电压对系统造成损害，需要更良好的接地来快速疏散雷电流。
避雷线的截面面积一般在70-90平方毫米，并且在一些重要地段可能会采用双避雷线配置，以增强防雷效果。氧化锌避雷器主要用于限制雷电过电压，其阀片的非线性系数等参数是根据110kV系统的过电压特性设计的，能够有效保护线路绝缘子等设备免受雷击过电压的损坏。
